Lepších osciloskopů je zase o něco více. Pod nedávnými novinkami se opět podepisuje společnost Rigol Technologies, tentokrát se svou řadou měřicí techniky HDO odkazující na „High Definition Oscilloscopes“, kde obecně nabízí již 12bitové rozlišení, šířku pásma od 70 MHz až do 800 MHz a na výběr dá i mezi dvěma nebo též čtyřmi analogovými kanály.

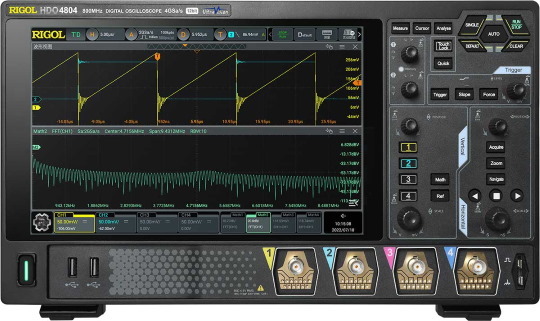

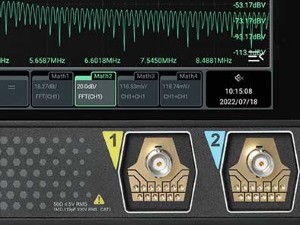

Série osciloskopů HDO staví na nové platformě UltraVision III se zákaznickým čipsetem ASIC, který má být zárukou výrazně nižšího šumu vstupních obvodů. Ve výsledku s tím vším dokážeme analyzovat přesněji a také rychleji ještě menší signály. Aktuální zastavení pak bude u řady HDO4000, která se nabízí se šířkami pásma od 200 až do 800 MHz, čtveřicí vstupních kanálů, vzorkovací rychlostí 4 GS/s, třeba i rozsahem 100 mikrovoltů na dílek a také pamětí o standardní velikosti 250 milionů bodů (volitelně pak 500 Mpts). Osciloskopy řady HDO1000 se pak „omezují“ pouze v pásmu 70 – 200 MHz s rychlostí 1 GS/s, rozsahem 500 μV/div a pamětí 50, resp. 100 Mpts.
Více informací najdete v celé zprávě RIGOL Announces New 12 Bit High Definition Oscilloscopes for High Speed Signal Integrity Applications.
