Napájet? Určitě ano, ale co když bude zároveň nutné ještě všechno změřit? V tom případě se může hodit přístroj skupiny „source meter“, který s přehledem zvládá obojí. A nejen to. Jeden takový nedávno představila i společnost GW Instek.

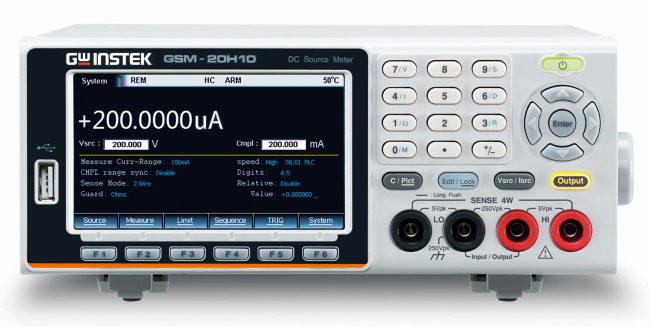

Přesné stejnosměrné zařízení ponese označení GSM-20H10 a na svém výstupu se může poplatně čtyřem kvadrantům pochlubit maximálním rozsahem ±210 V / ±1,05 A / 22 W a třeba též i základní přesností měření 0,012 % při uvážení 6½místného DMM. Rozlišení pak může dosahovat 1 µV / 10 pA / 10 µΩ.

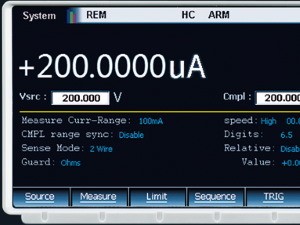

Řešení však není jen o zajištění přesného napětí či proudu, ale i měření charakteristik baterií, polovodičů a také různých materiálů používaných v elektronice. Pokud jde o odpor, systém zde podporuje funkci šestivodičového měření, která v porovnání s čtyřdrátovým přístupem nabízí mnohem přesnější výsledky. K tomu si přičtěte i vzorkovací rychlost až 50 tisíc bodů za vteřinu, podporu SDM (Source Delay Measure) nebo např. TFT LCD s úhlopříčkou 4,3 palce.
Více informací najdete v celé zprávě GSM-20H10 precision DC source meter is poised to seize the semiconductor component testing market.
