Ve společnosti Diodes představili koncem března nové obousměrné diody, řešené jako TVS, tedy „transient voltage suppressor“, zajišťující robustní ochranu v systémech s vysokorychlostními datovými I/O porty a jejich citlivou elektronikou – ve výpočetní technice, telefonech, monitorech, herních konzolích apod.

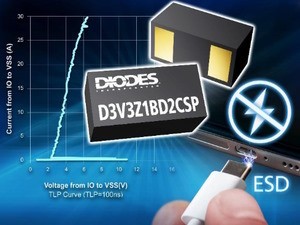

Miniatury s označením D3V3Z1BD2CSP zde budou bojovat s nebezpečnými přechodovými jevy, včetně elektrostatických výbojů ESD (±20 kV). Zatímco spousta jiných struktur se v takovém případě potýká s kompromisy, při kterých vyvažuje mezi vysokou odolností a nízkou vstupní kapacitou, prvky D3V3Z1BD2CSP nám oba benefity nabízí zároveň.

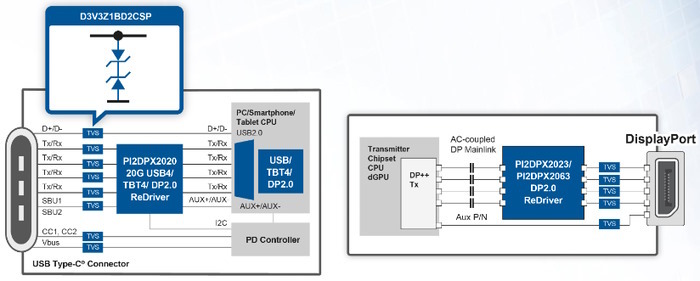

Výrobce v této souvislosti zmiňuje typickou kapacitu Ct = 0,3 pF, která signálovou integritu při uvažované vysokorychlostní komunikaci neohrozí. K tomu si dále přičtěte i vysoký špičkový pulzní proud, max. 10,5 A společně s typickým napětím Vcl = 5,3 V. Z pohledu rozhraní pak v Diodes např. zmiňují USB Type-C®, DisplayPort™, HDMI™ nebo SD karty, to vše s přenosovými rychlostmi až 20 Gb/s. Provozní teplotní rozsah u diod činí -55 °C až +150 °C, rozměry pak jen 0,6 mm x 0,3 mm x 0,3 mm (DSN0603).
Více informací najdete v celé zprávě Space-Saving TVS from Diodes Incorporated Provides Superior ESD and Surge Protection for High-Speed I/Os.
