Kompaktní TVS diody pro kompletní ESD ochranu USB-C

07.07. 2023 | Zprávy
Autor: Jan Robenek

Novou řadu mimořádně kompaktních diod TVS, jejichž vlastnosti budou přizpůsobené s ohledem na různé porty USB-C, stejně jako další vysokorychlostní rozhraní, nedávno představila společnost TDK. Ochranné prvky s velmi malou parazitní kapacitou a také nízkým napětím Vcl jsou vyžadovány zejména pro high – speed porty Tx / Rx USB-C, které v případě USB4 pracují třeba s rychlostmi až 40 Gb/s.

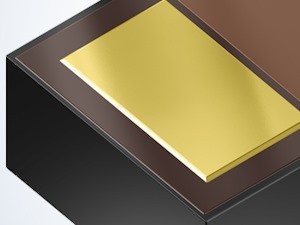

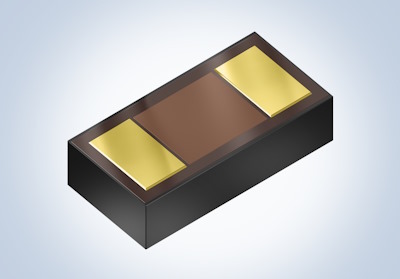

Prvky s označením B74111U0033M060 a B74121U0033M060 se budou hodit právě kvůli velikosti kapacity, která na kmitočtu 1 MHz dosahuje 0,48 pF, resp. 0,65 pF, takže neohrozíme signálovou integritu. Vcl zde přitom činí jen 3,8 V nebo 3,9 V, společně s Itlp = 8 A. Součástky byly navržené pro ESD výboje o velikosti až 15 kV a k vývojářům se dostávají v pouzdrech typu WLCSP 01005 či WLCSP 0201 s výškou pouze 100 nebo 150 µm, takže je lze v případě USB-C rovněž integrovat do modulů (SIP). Novinky v podobě B74111U0055M060 a B74121U0055M060 s max. DC napětím 5,5 V se podobně uplatní ve spojení s datovou sběrnicí USB 2.0 (D+ / D-).

Více informací ke všem typům nezbytných prvků najdete v celé zprávě TDK offers extremely compact TVS diodes for complete ESD protection of USB-C.
