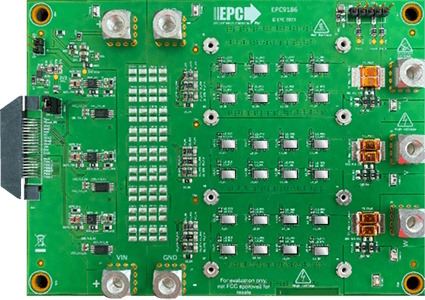

Elektroskútry, menší elektrovozidla, zemědělská technika, vysokozdvižné vozíky nebo např. výkonné drony – zde všude přijde vývojářům vhod referenční návrh v podobě desky EPC9186 od společnosti EPC řešící třífázové buzení motorů BLDC prostřednictvím invertoru s proudovou zatížitelností 150 A (rms).
Systém zde přitom staví na tranzistorech FET eGaN® EPC2302 (na stránkách DPS Elektronika od A do Z jsme psali též Referenční návrh EPC9165 pro 48V zdroje s výkony v jednotkách kW). Aktuální řešení podporuje široký rozsah vstupního stejnosměrného napětí, a to od 14 V až do 80 V. EPC9186 pak na jednu spínací pozici použije souběžně hned čtyři takové tranzistory a na výstupu může proto v maximu zajistit proudy až 200 A.
Návrhu jinak nechybí ani veškeré klíčové funkce, včetně budičů hradla, regulovaného napájení, měření napětí a také teploty, přesného snímání proudu nebo též i ochran. Desky lze rovněž nakonfigurovat pro účely vícestupňové DC/DC konverze.
Více informací najdete v celé zprávě 150 ARMS Motor Drive Reference Design with GaN FETs Provides Best Performance for eMobility, Forklifts, and High-Power Drones.
