Všudypřítomného rušení se v neustále rychlejších a složitějších elektronických systémech s ještě větším počtem funkcí jen tak nezbavíme, ovšem s odpovídající součástkovou základnou dokážeme vše alespoň dostat do patřičných mezí.

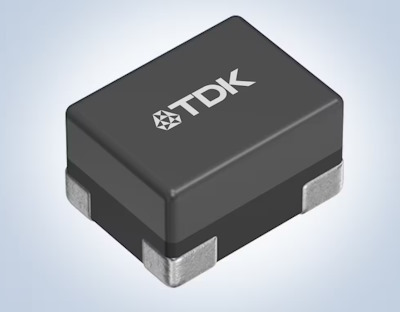

Jinak tomu nebude ani v případě nedávno představených novinek od společnosti TDK, drobných filtrů řady TCM0403T o rozměrech jen 0,45 x 0,3 x 0,23 mm, sloužících k potlačení souhlasného rušení a vhodných právě pro rozdílová vysokorychlostní rozhraní. Jejich sériová výroba byla přitom spuštěna již letos v červnu.
Prvky s označením TCM0403T-200-2P-T210 a také TCM0403T-080-2P-T210 budou mít mezní kmitočet 8 GHz, nebo ještě více, a podporují zde maximální přenosové rychlosti až 12 Gb/s. První z nich pak na kmitočtu 2,4 GHz nabízí potlačení na úrovni 42 dB, zatímco druhý se na 5,0 GHz pyšní typickými 34 dB. Jmenovitý proud zde dosahuje až 35, resp. 50 mA a napětí pak pěti voltů. Izolační odpor činí minimálně 10 MΩ.
Více informací najdete v celé zprávě EMC components: TDK launches industry’s smallest thin-film common mode filters for high-speed differential transmission applications.
