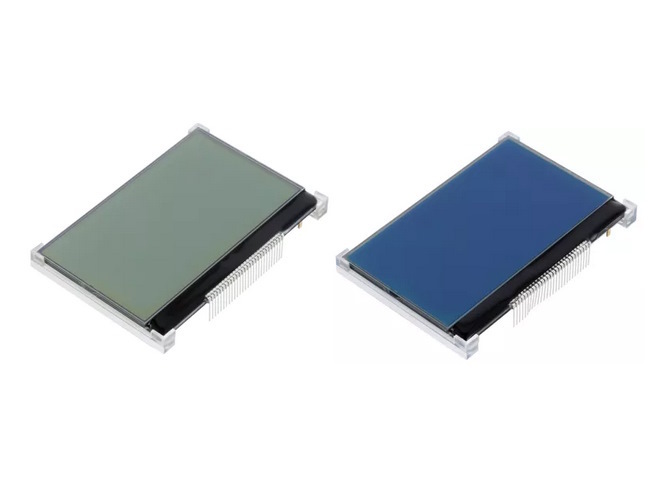

V nabídce distributora, společnosti TME, naleznete nové grafické LCD displeje značky Display Elektronik. Součástky mají k dispozici plochu o velikosti 70×40 mm a při uvážení úhlopříčky cca tři palce nabídnou rozlišení 128×64 bodů. Každý pixel má přitom rozměry 0,5×0,5 mm a lze jej aktivovat samostatně, takže matice umožňuje zobrazování textu, grafiky nebo i jednoduché animace.
Malé rozměry výsledného modulu, nepřekračující 77,4×52,4×10,5 mm, usnadňují jeho nasazení v mobilních zařízeních. Vybrané modely (s koncovkami -PWN a -PW) jsou navíc vybaveny rámečkem pro snadnější montáž. Čitelnost pak může zlepšit i podsvícení s bílými diodami. Displeje se dodávají ve dvou variantách, jako pozitivní a také negativní.
Zobrazovací jednotky pracují s obvyklým stejnosměrným napájením od 2,8 V do 3,3 V. K ovládání modulu se pak využije řadič rodiny ST7565R – knihovny jsou přitom k dispozici pro mnoho programovacích jazyků a lze je zdarma stáhnout. Komunikace s displejem probíhá prostřednictvím sériového SPI nebo paralelního 8bitového rozhraní.
Připraveno s využitím materiálů, dostupných na stránkách distributora, společnosti TME.
