Řady osciloskopů s „přívlastkem“ HD, vystavěné na A/D převodnících s rozlišením 12 bitů se nedávno rozrostly rovnou o další tři rodiny, čítající dohromady hned třináct členů. Se všemi přichází na trh společnost Siglent, která zde bude dále lákat i na nízkou hladinu šumu, oddělení mezi kanály nebo např. přesnost měření.

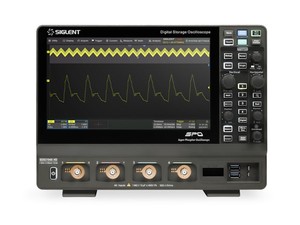

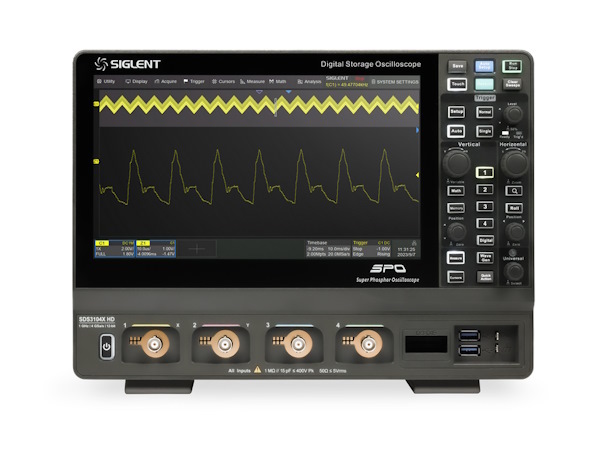

První DSO série SDS800X HD se sedmipalcovým dotykovým TFT-LCD nabízí dva nebo i čtyři analogové vstupy a v případě potřeby dalších 16 číslicových k tomu. Základem je šířka pásma 70 MHz, která se ale umí dále rozrůst až na 200 MHz. Systém vzorkuje s rychlostí 2 GS/s a počítá i s 500 000 wfm/s nebo pamětí o velikosti až 100 miliónů bodů na kanál. Zařízení skupiny SDS1000X HD již nabízí dotykový panel s úhlopříčkou 10,1 palce, zatímco tříčlenná čtyřkanálová rodina SDS3000X HD s rychlostí 890 000 wfm/s, která tentokrát stanula na samotném vrcholu, zvládá jak výchozích 350 MHz, tak i záběr až do 1 GHz. Vzorkovat přitom bude rychlostí 4 GS/s.
Více informací již najdete v celé zprávě Siglent Delivers 12-Bit Oscilloscopes to address Signal Fidelity Challenges on every bench.
