Zatímco se jedni výrobci měřicí techniky potřebují při návrhu nových osciloskopů spíše krotit, další by měli rychle přidat. Jedině tak bude možné s kmitočtovým záběrem pokořit magickou hranici 1 GHz. Anebo ji ještě lépe rovnou překonat.

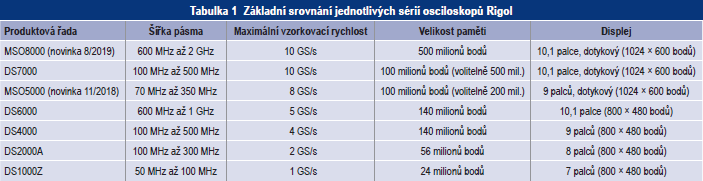

Když ve společnosti Rigol Technologies minulý rok oslavovali dvacet let od svého založení, uvedli při této příležitosti na trh rodinu digitálních osciloskopů řady MSO5000 s osmibitovým rozlišením a novou architekturou UltraVision II stavějící na čipsetu Phoenix. Vývojáři se tak mohou radovat ze šesti verzí s šířkou pásma od 70 až do 350 MHz, vzorkovací rychlosti 8 GS/s a třeba i čtyř analogových vstupů. Jedinou společnou HW platformu přitom jen stačí postupně odemykat a využívat u toho řadu softwarových klíčů. Jak ale vyplývá z přiložené tabulky, čínský výrobce má stále kam růst. A přesně to letos v srpnu také učinil.

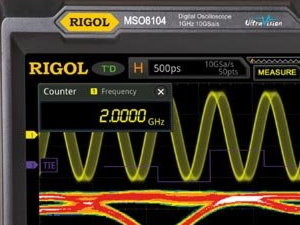

Navenek sice nová řada osciloskopů MSO8000 svého loňského předchůdce nápadně připomíná, v jádru se již ale svými možnostmi výrazně odlišuje. V základu totiž navazuje tam, kde série 5000 končí. Aktuální nabídka [4] zahrnuje celkem tři modely, pro které budou společné čtyři analogové kanály, čtyřnásobně tolik číslicových vstupů, rychlost vzorkování v reálném čase 10 GS/s, paměť o velikosti 500 milionů bodů a třeba i rychlosti 600 000 wfms/s. Základní rozdíl pak spočívá v kmitočtovém záběru do 600 MHz (MSO8064), 1000 MHz (MSO8104), a dokonce až 2 GHz (MSO8204). Tomu již také odpovídá cena, která oproti výchozím osmi tisícům vzroste u nejvyšší varianty o dalších pěti tisíc dolarů. Vertikální rozlišení dosahuje stále osmi bitů.

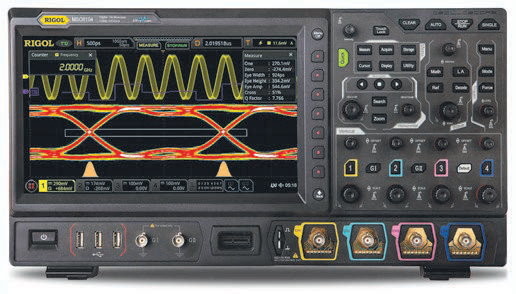

Obr. 1 Nová technika řady MSO8000 se v nabídce Rigolu vyhoupla až na samotnou špici
Nabídka dalšího rozšíření je bohatá a hned vedle kmitočtového pásma zahrnuje např. pokročilejší analýzu napájení, stejně tak i protokol. (RS232 / UART, I2C, SPI, CAN, LIN, FlexRay, I2S .i MIL- -STD-1553), dva kanály generátoru průběhů AWG pracujícího do 25 MHz nebo jinou užitečnou volbu „Jitter & Real-Time Eye“. Vlastnosti přístroje aktivujeme buď dle potřeby, nebo s podstatnou výhodou klidně všechny najednou. Výrobce pochopitelně nezapomíná ani na FFT, histogramy nebo zónové spouštění, osciloskop vybavuje rozhraním USB (Host a Device), LAN či HDMI, kapacitní multidotykový panel dostal úhlopříčku 10,1 palce, a pokud jde o systém, ten na něm dokáže automaticky zobrazovat více než 40 parametrů průběhů.
