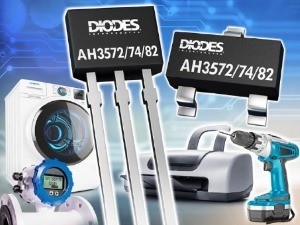

Společnost Diodes koncem ledna představila řadu spínačů AH35xx stavějících na Hallově jevu. Součástky podporují široký rozsah provozního napětí od 3 V až do 28 V a podporují přitom celou řadu běžně využívaných hladin – v průmyslové sféře, kanceláři nebo i domácích spotřebičích.

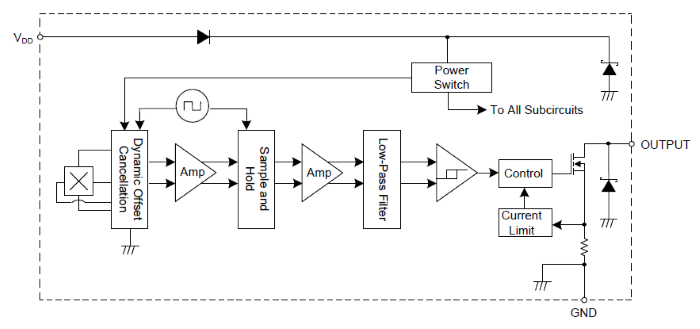

Mezi typické aplikace můžeme zařadit sledování polohy, detekci přiblížení, vyhodnocení stavu otevřeno / zavřeno, stanovení úrovní apod. Veškeré obvody řady AH35xx přichází s ochranou vstupního napájení pro případ opačné polarity či přepětí, ESD na úrovni 6 kV (HBM) a v případě výstupu též možného přepětí či nadproudu. Sérii tvoří tři součástky umožňující volbu bodu Bop (Operating Point) ±40, resp. ±20 Gauss odpovídajícího přechodu ze stavu vypnuto do stavu zapnuto a také Brp (Release Point) ±25 či ±10 Gauss za účelem vypínání. Prvky jsou aktivní v nule a kromě citlivosti je výrobce dále odlišuje typem výstupu. AH3572 (viz také blokový diagram) spolu s AH3574 pracují s otevřeným kolektorem, zatímco AH3582 již pamatuje na vlastní Pull-Up. Struktura nabíhá do 10 mikrosekund, reaguje během 3,75 µs a zvládá rozpětí od -40 °C až do +125 °C.
Více v celé zprávě Wide Voltage Omnipolar Hall Effect Switches from Diodes Incorporated are Optimized for Industrial Applications.
