Jak nakreslit elektrické schéma spolu s elektronikou a pneumatikou?

22.10. 2019 | Zprávy
Autor: Milan Klauz

V dnešní době lze při zpracování dokumentace zařízení jenom těžko oddělit různé, ale související obory, jako jsou například elektro, elektronika a pneumatika. I když je principiálně kreslení jednotlivých druhů zapojení stejné, ne vždy je možné použít jeden editor schématu. Tak například editor schématu pro elektroniku jenom těžko splňuje podmínky pro kreslení elektrického zapojení pro automatizaci, když neumí zajistit odkazy cívka-kontakty pomocí symbolu pod cívkou, nebo neumí zacházet s PLC přístroji, včetně jejich výpisů.

Z tohoto pohledu se jeví jako nejlepší použití programu pro kreslení elektro zapojení, například programu PCschematic Automation (zkráceně PCSCHEMATIC), který zvládne i zapojení elektroniky a pneumatiky.

Databáze programu PCSCHEMATIC může zahrnovat jak elektrické, tak elektronické i pneumatické součástky, včetně jejich symbolů schematických a mechanických (v elektronice to jsou pouzdra součástek na desku).

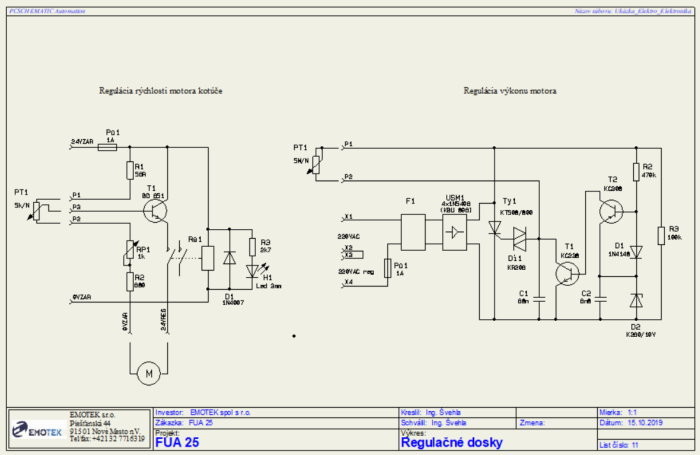

elektro

Pracuje s databází konkrétních součástek (stejně jako editory schémat elektroniky), takže umožňuje precizně vybrat jak elektro-přístroje, tak elektronické součástky či pneumatické prvky. Uživatel si může databázi prvků doplňovat podle potřeby.

Neomezený počet stránek schématického zapojení s potřebnými odkazy mezi symboly i stránkami navazuje na výkresy rozváděčů, desek, panelů, strojů a zařízení, včetně výpisů materiálu podle nastavení. Změny provedené ve schématu se automaticky promítají do zbytku dokumentace.

Umí zhotovit potřebné výpisy použitého materiálu, výpisy spojů a kabelů a navíc v různých formátech, přičemž je může ještě dále dělit podle potřeby (například elektro, elektronika, pneumatika), včetně jejich umístění. Součástky použité ve schématu se automaticky načítají do výkresů rozváděčů, panelů, desek plošných spojů, atd. V případě elektroniky práce končí s rozmístěním součástek na desce.

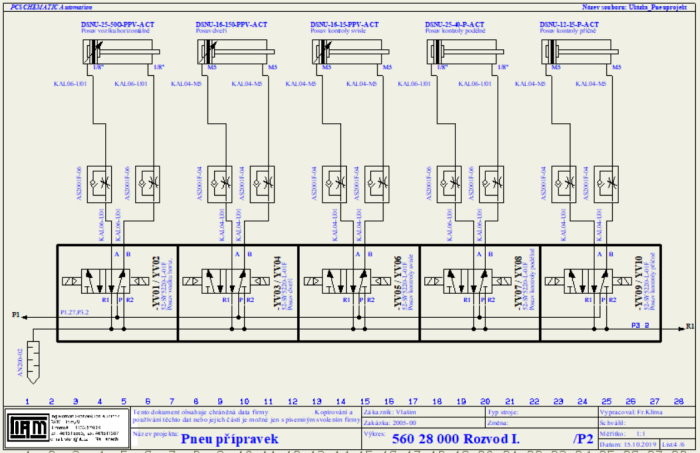

pneu

Demo verze programu, omezená na malé projekty je dostupná ke stažení. Databáze pneumatických prvků na vyžádání.

Více informací zde
